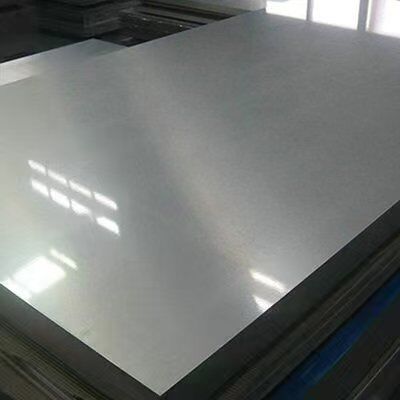

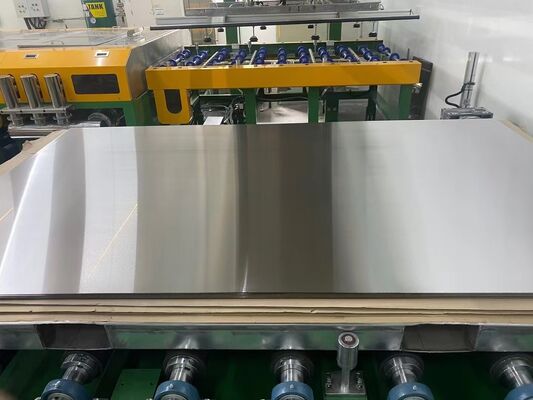

CCL-Laminierstahlplatte Japanische hochpräzise NAS-Legierungsstahlplatte für kupferkaschiertes Laminat-Heißpressen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | MK |
| Modellnummer: | MKSP-CCL-400 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Stärke Sperrholzverpackung mit angemessenem weichem Schutzmaterial im Inneren, geeignet für den See- |
| Lieferzeit: | 10-20 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 10000 Quadratmeter pro Monat |
|
Detailinformationen |
|||
| Hauptstahlsorte: | Japanischer NAS630 (bevorzugt), NAS301 | Konventionelle Dicke: | 1,5 mm / 1,6 mm / 1,8 mm / 2,0 mm |
|---|---|---|---|
| Lebensdauer: | 8–10 Jahre langfristiger wiederverwendbarer Service | Standardgrößen (L*B mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 usw |
| Produktname: | CCL-Laminatstahlplatte | Dickenbereich: | 1,0–2,5 mm |
| Hervorheben: | Japanische Hochpräzisionsstahlplatte aus NAS-Legierung,CCL-Laminationsstahlplatte für die Warmpresse,kupferplattierte Laminationsstahlplatte |
||
Produkt-Beschreibung
CCL-Laminationsstahlplatte - japanischer Hochpräzisions-NAS-Legierungsstahl
Premium-Laminationsstahlplatten, die speziell für die Produktion von Kupferplatten (CCL) mit außergewöhnlicher Präzision und Langlebigkeit entwickelt wurden.
Produktübersicht
MKSP-CCL-400 ist eine ausgereifte, hochpräzise Laminationsstahlplatte, die ausschließlich für die Herstellung von Kupferplattierten Laminaten (CCL) mit Warmpresse ausgelegt ist.Mit langjähriger Spezialisierung in CCL- und PCB-Laminationshilfstoffen, liefern wir hochwertige Laminationsstahlplatten, die den strengen Anforderungen an die Hochtemperaturpressung von großen CCL-Boards entsprechen.
Diese Serie verwendet importierte japanische NAS-Metallurgische Rohstoffe, hauptsächlich NAS630 und NAS301 mit hohem Ausdehnungskoeffizient.Mit Hilfe fortschrittlicher Wärmebehandlung und PräzisionsschleiftechnikDie Stahlplatte weist eine hohe Härte, eine geringe Oberflächenrauheit und eine hervorragende Wärmeleitfähigkeit auf.
Universell kompatibel mit gängigen CCL-Laminatoren wie BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI und DIPUER.mit einer Breite von nicht mehr als 20 mm,, ist es ein Kernpräzisions-Hilfsmaterial für die Herstellung von hochwertigen CCL.
Was ist Kupferverbundlaminat (CCL)?
Copper Clad Laminate (CCL) ist ein zusammengesetztes Substrat aus harzimpregniertem elektronischen Glasfaserstoff mit einer einseitigen oder doppelseitigen Kupferfolie durch Hochtemperatur-Hotpressung.Als Ausgangsmaterial aller PCB-Produkte, bestimmt die Schaltkreissignalübertragungsgeschwindigkeit, die Isolationsleistung, die Verarbeitungsstabilität und die langfristige Zuverlässigkeit der fertigen Leiterplatten.
Grundlegende Spezifikationen und Lebensdauer
- Hauptstahl:Japanische NAS630 (vorzugsweise), NAS301
- Herkömmliche Dicke:1.5mm / 1.6mm / 1.8mm / 2.0mm
- Lebensdauer:8-10 Jahre langfristiger Wiederverwendbarkeit
- Anmerkung zur Verwendung:Ersetzen, wenn die Dicke unter 1,3 mm liegt; Platten mit einer Dicke von 1,3-1,6 mm müssen keine Verformung, keine Verkrümmung und eine Standardhärte aufweisen
Standardgrößen (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Hauptvorteile der Produkte
| Leistungselement | Produktvorteile |
|---|---|
| Premium-Rohstoffe | Verwendet erstklassige japanische Stahlrohstoffe NAS630/NAS301, mit ausgereifter Wärmebehandlung und Präzisionsschleiftechnik für eine stabile Laminationsleistung |
| Ultra-niedrige Verformung | Minimale Verformung unter kontinuierlichem Hochtemperaturpressen, um eine flache und einheitliche Oberfläche der CCL-Platte zu gewährleisten |
| Ausgezeichnete thermische Leistung | Optimierte Wärmeleitfähigkeit und stabiler thermischer Expansionskoeffizient, um eine gleichbleibende Wärmeübertragung während der Lamination zu erreichen |
| Hohe Haltbarkeit und Härte | Überlegene Korrosionsbeständigkeit und hohe Strukturhärte, die die langfristige industrielle Produktion unterstützen |
| Eine starke Vereinbarkeit | Vollständig an alle Arten von industriellen Stahlplattenwaschmaschinen und gängigen CCL-Hotpressgeräten angepasst |
Vollständiger Vergleich der Leistungsparameter
| Technischer Punkt | NAS630 Masse-Lam-Platte | NAS630 Pin-Lam-Platte | NAS301 Masse-Lam-Platte | NAS301 Pin-Lam-Platte |
|---|---|---|---|---|
| Dickenbereich | 1.0-2,5 mm | 1.0-2,5 mm | 10,0-1,8 mm | 10,0-1,8 mm |
| Maximale Breite | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Maximale Länge | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Ausmaß der Abweichung | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Oberflächenrauheit | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm | Ra≤0,15 μm, Rz≤1,5 μm |
| Positionierung von Löchertoleranz | - Ich weiß nicht. | +0,1/-0 mm | - Ich weiß nicht. | +0,1/-0 mm |
| Schiefer-Toleranz | - Ich weiß nicht. | +0,05/-0 mm | - Ich weiß nicht. | +0,05/-0 mm |
| Schnittgrad | ≤ 3 mm/Meter | ≤ 3 mm/Meter | ≤ 3 mm/Meter | ≤ 3 mm/Meter |
| L&W Größen Toleranz | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Leistungsstärke | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 |
| Zugfestigkeit | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Ausweitung | ≥ 5% | ≥ 5% | ≥ 5% | ≥ 5% |
| Härte (HRC) | 50 ± 2 HRC | 50 ± 2 HRC | 44 ± 2 HRC | 44 ± 2 HRC |
| Maximale Betriebstemperatur | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Parallelismus | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm | ≤ 0,03 mm |
| Diagonale Abweichung | 1 mm | 1 mm | 1 mm | 1 mm |
| Wärmeleitfähigkeit @ 300°C | ≥ 25 W/MK | ≥ 25 W/MK | ≥ 18 W/MK | ≥ 18 W/MK |
| Durchschnittlicher thermischer Expansionskoeffizient | 10 bis 12 × 10−6/°C | 10 bis 12 × 10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
