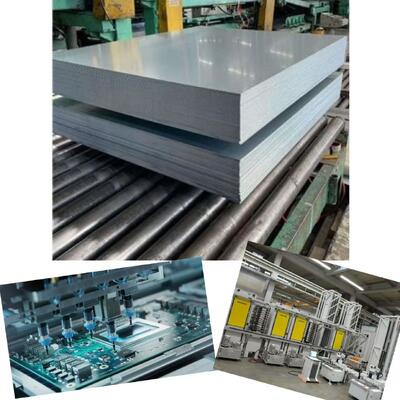

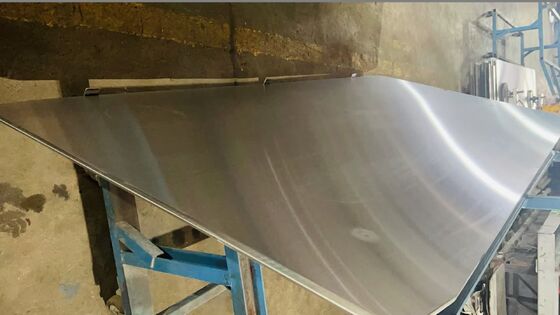

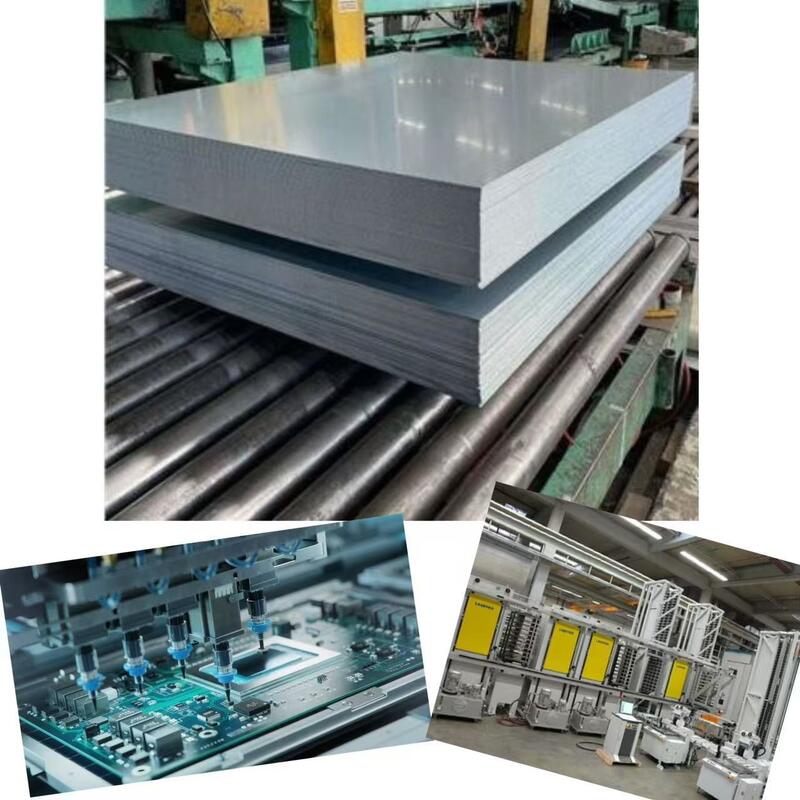

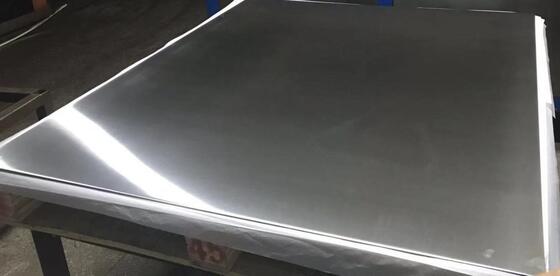

NAS630 JAPAN Materialien Mass-Lam- und Pin-Lam-Kupferlaminat, CCL-Laminierungsstahlplatte MKSP-CCL-400
Produktdetails:
| Herkunftsort: | China |
| Markenname: | MK |
| Modellnummer: | MKSP-CCL-400 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Exportpaket |
| Lieferzeit: | 15 Tage nach Erhalt der Vorauszahlung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
|
Detailinformationen |
|||
| Stahlmaterial:: | NAS630 JAPAN | Herkömmliche Dicke (mm): | 1.5, 1.6, 1.8, 2,0 mm |
|---|---|---|---|
| Lebensdauer: | 8-10 Jahre (Anmerkung: Nach wiederholtem Gebrauch wird die Stahlplatte dünner. Es wird nicht empfohl | Herkömmliche Größe der CCL-Laminationsstahlplatte (L * W in mm):: | 2220 * 1270/2210 * 1270/1910 * 1270/1500 * 1295/1300 * 800 / 1295 * 787/1295 * 1613/1295 * 1143 / 12 |
| Härte HRC: | 50 HRC±2 | Durchschnittlicher thermischer Expansionskoeffizient (10-6/°C): | 10~12 |
| Hervorheben: | Masse-Lam Kupferplattierung,Pin-Lam-Laminationsstahlplatte,MKSP-CCL-400 Stahlplatte |
||
Produkt-Beschreibung
NAS630 JAPAN Materialien Kupferkaschierte Laminatlaminat-Stahlplatte
Die MKSP-CCL-400 ist eine ausgereifte und zuverlässige hochpräzise Laminierstahlplatte, die speziell für Laminierprozesse mit kupferkaschiertem Laminat (CCL) entwickelt wurde. Dieses aus hochwertigen japanischen Stahlmaterialien hergestellte Produkt bietet außergewöhnliche Leistung für anspruchsvolle CCL-Produktionsanforderungen.
Produktmerkmale
- Hochwertige japanische Stahlmaterialien (NAS630 und NAS301) mit fortschrittlicher Wärmebehandlung
- Minimaler Hochtemperaturverzug mit verlängerter Lebensdauer (8–10 Jahre)
- Hervorragende Wärmeleitfähigkeit und optimierter Wärmeausdehnungskoeffizient
- Hohe Korrosionsbeständigkeit und Härte (50HRC±2)
- Kompatibel mit verschiedenen Waschmaschinen für laminierte Stahlplatten
- Der fortschrittliche Schleifherstellungsprozess gewährleistet eine zuverlässige Laminierungsleistung
Leistungsangaben
| Parameter | Mass-Lam-Platte | Pin-Lam-Platte |
|---|---|---|
| Dicke | 1,0–2,5 mm | 1,0–2,5 mm |
| Breite | ≤1300mm | ≤1300mm |
| Länge | ≤2410mm | ≤2410mm |
| Dickentoleranz | ±0,05 mm | ±0,05 mm |
| Oberflächenrauheit | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Verzugsgrad | ≤3mm/M | ≤3mm/M |
| Streckgrenze | ≥1175 N/mm² | ≥1175 N/mm² |
| Zugfestigkeit | ≥1400 N/mm² | ≥1400 N/mm² |
| Härte | 50HRC±2 | 50HRC±2 |
| Arbeitstemperatur | ≤400℃ | ≤400℃ |
| Wärmeleitfähigkeit | ≥25W/MK bei 300℃ | ≥25W/MK bei 300℃ |
Technische Spezifikationen
Stahlmaterial:Japanische metallurgische NAS630 und NAS301 (NAS630 bevorzugt)
Konventionelle Dicke:1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Lebensdauer:8-10 Jahre
Mindesteinsatzstärke:Nicht empfohlen unter 1,3 mm
Konventionelle Dicke:1,5 mm, 1,6 mm, 1,8 mm, 2,0 mm
Lebensdauer:8-10 Jahre
Mindesteinsatzstärke:Nicht empfohlen unter 1,3 mm
Hinweis: Nach wiederholtem Gebrauch wird die Stahlplatte dünner. Setzen Sie die Verwendung nur fort, wenn die Dicke zwischen 1,3 und 1,6 mm bleibt, keine Verformung oder Verwerfung auftritt und die Härte den Standards entspricht.
Standardgrößen
2220×1270mm, 2210×1270mm, 1910×1270mm, 1500×1295mm, 1300×800mm, 1295×787mm, 1295×1613mm, 1295×1143mm
Anwendungen
Speziell entwickelt für Laminierungsprozesse mit kupferkaschiertem Laminat (CCL) bei der Herstellung von Leiterplatten. CCL ist ein plattenförmiges Material, das durch Eintauchen von elektronischem Glasfasergewebe oder anderen Verstärkungsmaterialien in Harz, Abdecken mit Kupferfolie und Heißpressen hergestellt wird. Unsere Laminierstahlplatten sind mit verschiedenen CCL-Laminiergeräten kompatibel, darunter BURKLE-, LAUFFER-, CEDAL-, HELD-, DATIAN-, WEIDI- und DIPUER-Systeme.
Auch bekannt als: CCL-Laminatstahlplatte, CCL-Pressstahlplatte, CCL-Trennstahlplatte, CCL-Spiegelstahlplatte oder CCL-Pressstahlplatte.
