50HRC Härte 1,0-2,0 mm Dicke Masse/Pin-Lam-Platte Druckplatte PCB/CCL Druckplatte MKSP-D420
Produktdetails:
| Markenname: | MK |
| Modellnummer: | MKSP-D420 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Exportpaket |
| Lieferzeit: | 15 Tage nach Erhalt der Vorauszahlung |
| Zahlungsbedingungen: | Western Union, T/T, D/P, D/A, L/C |
|
Detailinformationen |
|||
| Stahlmaterial: | Dura420 | Normaldicke (mm):: | 1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm |
|---|---|---|---|
| Oberflächenrauheit (um): | Ra≤0,15 Rz≤1.5 | Normalgrößen der Kupferplatten-CCL-Laminationsstahlplatte/Druckplatte (L * W in mm):: | 1910*1270/2210*1270/2220*1270 |
| Normalgrößen der PCB-Laminationsstahlplatte/Druckplatte (L*W in mm):: | Die Zahl der Fälle, in denen die Zahl der Fälle in der Vergangenheit erhöht wurde, ist in der Regel | Lebensdauer: | 5-8 Jahre (Hinweis: Nach wiederholtem Gebrauch wird die Stahlplatte dünner.3 mm/die Stahlplattenstär |
| Hervorheben: | 50 HRC-Härte-Laminationsstahlplatte,1.0-2,0 mm dicke PCB-Pressplatte |
||
Produkt-Beschreibung

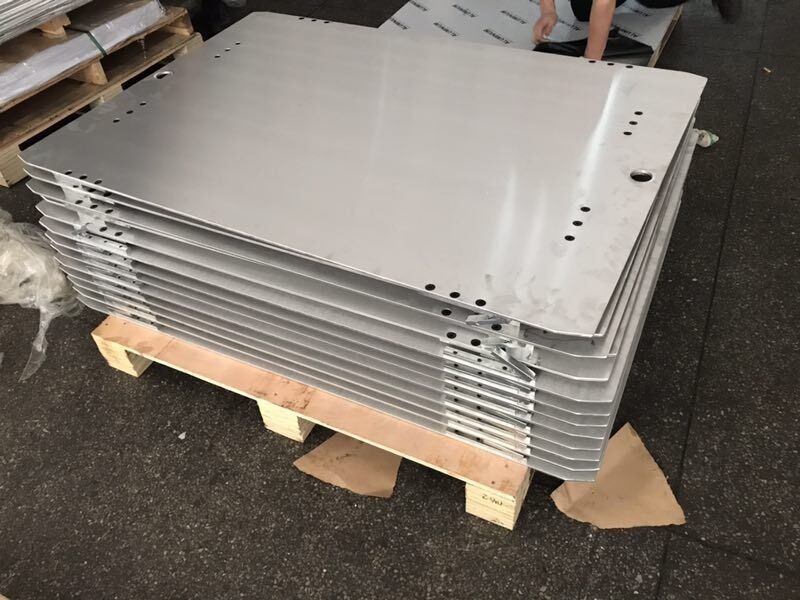

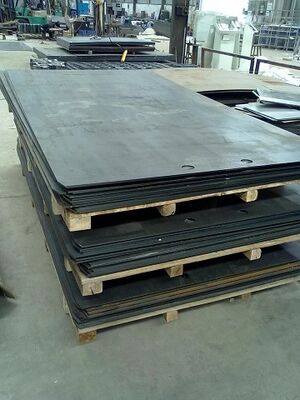

50HRC Härte, 1,0–2,0 mm dicke Masse/Pin-Lam-Platte, Leiterplatte, PCB/CCL-Pressplatte MKSP-D420
Die MKSP-D420 PCB/CCL-Pressplatte verwendet das deutsche Dura420-Stahlmaterial, das für zuverlässige Leistung bei Laminierungsprozessen für PCB- und kupferkaschierte Laminate entwickelt wurde. Diese hochpräzise laminierte Stahlplatte bietet außergewöhnliche Haltbarkeit und Präzision für anspruchsvolle Fertigungsanwendungen.
Produktmerkmale
- Zuverlässige Laminierungsleistung für PCB- und CCL-Anwendungen
- Minimaler Hochtemperaturverzug mit verlängerter Lebensdauer
- Überlegene Wärmeleitfähigkeit und thermischer Ausdehnungskoeffizient für Energieeffizienz
- Hohe Korrosionsbeständigkeit und Härte
- Kompatibel mit verschiedenen Waschmaschinen für laminierte Stahlplatten
Technische Spezifikationen
- Stahlmaterial:Dura420
- Verfügbare Dicke:1,0, 1,2, 1,5, 1,6, 1,8, 2,0 mm
- Lebensdauer:5-8 Jahre
- PCB-Plattengrößen (L×B mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- CCL-Plattengrößen (L×B mm):1910×1270, 2210×1270, 2220×1270
Nutzungshinweis:Nach mehrmaligem Gebrauch wird die Stahlplatte dünner. Es wird davon abgeraten, es weiter zu verwenden, nachdem die Plattendicke auf weniger als 1,3 mm gesunken ist. Stellen Sie bei Platten mit einer Dicke zwischen 1,3 und 1,6 mm sicher, dass keine Verformung oder Verformung auftritt.
Leistungsparameter
| Parameter | Mass-Lam-Platte | Pin-Lam-Platte |
|---|---|---|
| Dicke | 1,0–2,0 mm | 1,0–2,0 mm |
| Breite | ≤1300 | ≤1300 |
| Länge | ≤2410 | ≤2410 |
| Dickentoleranz | ±0,10 | ±0,10 |
| Oberflächenrauheit | Ra≤0,15 Rz≤1,5 | Ra≤0,15 Rz≤1,5 |
| Positionierungslochtoleranz | -- | ±0,10 |
| Toleranz der Buchsenschlitze | -- | +0,10/-0mm |
| Verzugsgrad | ≤3mm/M | ≤3mm/M |
| L/B-Größentoleranz | ±1mm | ±1mm |
| Streckgrenze | ≥1175 N/mm² | ≥1175 N/mm² |
| Zugfestigkeit | ≥1400 N/mm² | ≥1400 N/mm² |
| Erweiterbarkeit | ≥5 % | ≥5 % |
| Härte HRC | 50HRC±2 | 50HRC±2 |
| Arbeitstemperatur | ≤400℃ | ≤400℃ |
| Parallelität | ≤0,03 | ≤0,03 |
| Diagonale Abweichung | 1-2mm | 1-2mm |
| Wärmeleitfähigkeit | ≥25W/MK bei 300℃ | ≥25W/MK bei 300℃ |
| Durchschnittlicher Wärmeausdehnungskoeffizient | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
Anwendungen

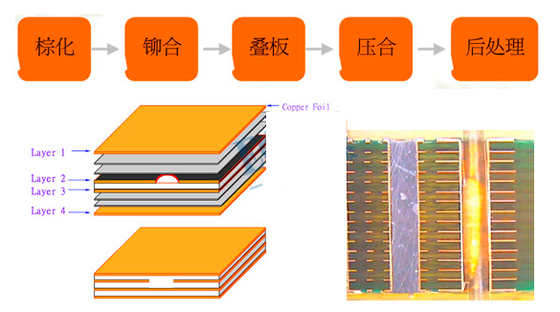

Diese PCB-Laminierstahlplatte ist auch als PCB-laminierte Stahlplatte, PCB-gepresste Stahlplatte, PCB-Trennstahlplatte, PCB-Stahlpressplatte, PCB-Spiegelstahlplatte oder PCB-Pressstahlplatte bekannt. Es wurde speziell für hochpräzise Laminierprozesse bei der Herstellung von Leiterplatten und kupferkaschierten Laminaten entwickelt.
