Mass-Lam-Platte und Pin-Lam-Platte, Leiterplatte, PCB-Laminierung, Stahlplatte MKSP-PCB-400
Produktdetails:
| Herkunftsort: | China |
| Markenname: | MK |
| Modellnummer: | MKSP-PCB-400 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 50 Stück |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Exportpaket |
| Lieferzeit: | 15 Tage nach Erhalt der Vorauszahlung |
| Zahlungsbedingungen: | Western Union, T/T, D/P, D/A, L/C |
|
Detailinformationen |
|||
| Stahlmaterial:: | Japanische NAS630 und NAS301 (NAS630 wird meistens gewählt oder verwendet). | Konventionelle Dicke (mm):: | 1,6, 1,5, 1,8, 2,0 mm |
|---|---|---|---|
| Arbeitstemperatur: | ≤400℃ | Durchschnittlicher thermischer Expansionskoeffizient (10-6/°C): | 10~12,15-17 |
| Herkömmliche Abmessungen von PCB-Laminationsstahlplatten (L * W in mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Lebensdauer:: | 8-10 Jahre (Hinweis: Nach wiederholtem Gebrauch wird die Stahlplatte dünner.3 mm/die Stahlplattenstä |
| Hervorheben: | Masse-Lam-Platte PCB-Laminationsstahl,Pin-Lam-Platte PCB-Laminationsstahl,MKSP-PCB-400-Laminationsstahlplatte |
||
Produkt-Beschreibung
PCB-Laminationsstahlplatte MKSP-PCB-400
Die MKSP-PCB-400 Laminationsstahlplatte für Leiterplatten ist eine hochpräzise, zuverlässige Lösung, die speziell für PCB-Laminationsprozesse entwickelt wurde.Hergestellt mit hochwertigen japanischen Stahlmaterialien und fortschrittlichen Produktionstechniken, diese Stahlplatte bietet eine außergewöhnliche Leistung in PCB-Laminatoren.
Produktübersicht
Unsere PCB-Laminationsstahlplatte hat sich als ausgereifte und zuverlässige Komponente in PCB-Laminatoren etabliert.Wir sind spezialisiert auf die Bereitstellung von hochpräzisen laminierten Stahlplatten und Trennstreifen Stahlplatten-Serie, die die strengen Anforderungen der PCB-Laminierungsprozesse erfüllen.
Druckplatten dienen als entscheidende Komponenten in der Elektronikindustrie.Bereitstellung elektrischer Verbindungen zwischen elektronischen Komponenten durch leitfähige Kupferfolienmuster auf IsoliermaterialienUnsere Laminationsstahlplatten unterstützen diesen kritischen Herstellungsprozess mit Präzision und Zuverlässigkeit.
Wesentliche Merkmale
- Hergestellt aus hochwertigen japanischen Stahlmaterialien (NAS630 & NAS301)
- Fortgeschrittene Wärmebehandlungstechnologie und Schleifverfahren
- Minimale Hochtemperaturverformung mit längerer Lebensdauer
- Überlegene Wärmeleitfähigkeit und Wärmeausdehnung
- Hohe Korrosionsbeständigkeit und außergewöhnliche Härte
- Kompatibel mit verschiedenen Arten von Spülmaschinen für Schichtplatten aus Stahl
Technische Spezifikation
Stahlmaterial:Japanische NAS630 und NAS301 (NAS630 wird hauptsächlich verwendet)
Herkömmliche Dicke:1.6mm, 1.5mm, 1.8mm, 2.0mm
Lebensdauer:8-10 Jahre (nicht empfohlen unter 1,3 mm Dicke)
Standardmaße (L × W in mm):Bei der Ausführung der in Absatz 1 genannten Verfahren ist die in Absatz 1 genannte Bestimmung zu beachten.
Herkömmliche Dicke:1.6mm, 1.5mm, 1.8mm, 2.0mm
Lebensdauer:8-10 Jahre (nicht empfohlen unter 1,3 mm Dicke)
Standardmaße (L × W in mm):Bei der Ausführung der in Absatz 1 genannten Verfahren ist die in Absatz 1 genannte Bestimmung zu beachten.
Leistungsparameter
| Parameter | NAS630 Mass-Lam | NAS630 Pinlam | NAS301 Masse-Lam | NAS301 Pinlam |
|---|---|---|---|---|
| Stärke | 1.0-2,5 mm | 1.0-2,5 mm | 10,0-1,8 mm | 10,0-1,8 mm |
| Breite | ≤ 1300 mm | ≤ 1300 mm | ≤ 1060 mm | ≤ 1060 mm |
| Länge | ≤ 2410 mm | ≤ 2410 mm | ≤ 3150 mm | ≤ 3150 mm |
| Ausmaß der Abweichung | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Oberflächenrauheit | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm | Ra≤0,15 μm Rz≤1,5 μm |
| Schnittgrad | ≤ 3 mm/Meter | ≤ 3 mm/Meter | ≤ 3 mm/Meter | ≤ 3 mm/Meter |
| L/W Größentoleranz | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Leistungsstärke | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Zugfestigkeit | ≥ 1400 N/mm2 | ≥ 1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Härte HRC | 50 HRC±2 | 50 HRC±2 | 44HRC±2 | 44HRC±2 |
| Arbeitstemperatur | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Wärmeleitfähigkeit | ≥ 25 W/MK bei 300°C | ≥ 25 W/MK bei 300°C | ≥ 18 W/MK bei 300°C | ≥ 18 W/MK bei 300°C |
| Koeffizient der thermischen Ausdehnung | 10 bis 12 × 10−6/°C | 10 bis 12 × 10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
Anwendungen
Auch bekannt als PCB-laminierte Stahlplatte, PCB-gepresste Stahlplatte, PCB-Trennstückstahlplatte, PCB-Spiegelstahlplatte oder PCB-Pressen-Stahlplatte.Unsere hochpräzisen Laminationsstahlplatten werden in verschiedenen PCB-Laminatoren eingesetzt, einschließlich BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI und DIPUER Systeme.

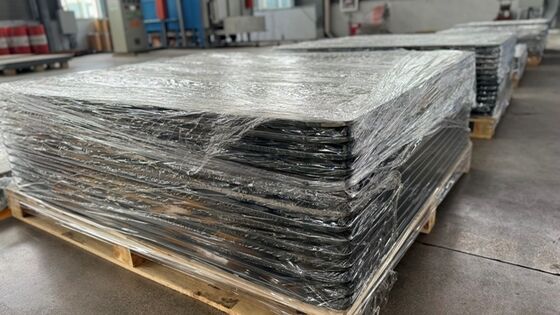

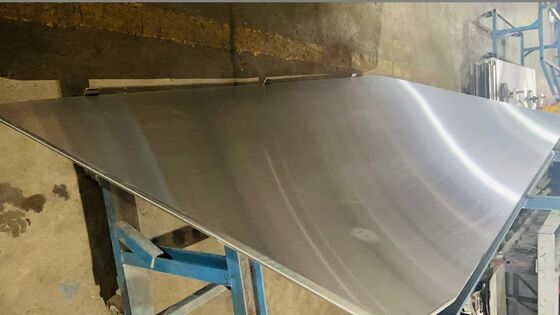

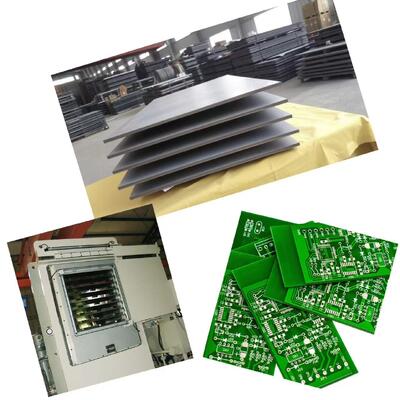

Produktbilder
